PROGRAMA FRITZING

Fritzing es el programa por excelencia para la realización de esquemas eléctricos en proyectos con Arduino y es open source. Dispone bibliotecas con la mayoría de componentes, incluido los propios Arduinos, placas de conexiones, led, motores, displays, etc. Además permite hacer esquemas eléctricos, diseñar nuestro PCB final y un sinfín de opciones que convierten a este programa en una herramienta muy útil.

También nos permitirá obtener el esquema eléctrico, listado de componente usados y el diagrama para poder fabricar la PCB. Luego podemos solicitar que nos hagan la PCB con el servicio Fritzing Fab: https://go.aisler.net/fritzing. Nos permitiría diseñar un shield propio y que nos los construyan.
Algo que debe quedarnos claro es que NO es un simulador, esto es, no podremos ver cómo funcionan nuestros proyectos.

Fritzing es útil para introducir a los alumnos de Tecnología en el mundo Arduino y de los programadores. Aunque nosotros no hemos visto la parte de software existen múltiples aplicaciones que nos permitirán programar. Podremos ver algunos de ellos en la página Ejemplo y Enlaces de Interés de este blog.

Vamos a ir viendo las distintas funciones con las que cuenta el programa:

 Welcome: Últimas publicaciones de Fritzing en distintos apartados:

   -Recent Sketches: Archivos que hemos utilizado. En nuestro caso no hay ninguno porque todavia no hemos hecho nada.

   -Projects/Blog: Proyectos que han subido los usuarios / Blog con las últimas noticias acerca de Frtizing.

   -Tip of the day: Consejos del día.

   -Shop/Fab: Nos proporciona la compra de un kit de iniciación / Solicitar la fabricación de la placa que vende Arduino, como ya vimos en la web.

·

•    Protoboard: Vista de la placa protoboard inicialmente limpia.

  A la derecha hay dos ventanas Inspector y Core Parts la cual consta de dos subcarpetas; Basic y la más importante, CORE, que dispone de todos los componentes electrónicos básicos para construir nuestro circuito electrónico. El  que vamos a utilizar es el de Arduino. Pinchando en él el programa carga las placas más utilizadas. Así mismo hay un buscador para localizar el componente que nos interese y no  localicemos. Una vez elegido uno de los componentes básicos  podemos ver en la ventana inferior, Inspector, las características  del mismo. Y los 3 símbolos utilizados par designarle: el normal, el electrónico y el de la PCB. Una vez instalado en la PCB de la pantalla principal y seleccionado, se pueden cambiar algunas de sus propiedades; resistencia, tolerancia o si queremos resistencias de 4 ó 5 bandas.



• Esquema: Veremos el diseño realizado de una manera esquemática.

• PCB: veremos la placa base del diseño llevado a cabo.

• Code: Nos permite la posibilidad de agregar el código de Arduino para incorporarlo al propio programa.

Las pestañas de la parte superior tienen una función similar a las de AUTOCAD, por ejemplo.

Al igual que en Arduino, podemos ver ejemplos que los usuarios suben. Para ello vamos a la pestaña Archivo-Abrir ejemplo-Arduino-Digital-Output-Traffic light; veremos el circuito eléctrico de un semáforo para coches y peatones. Podemos ver además el Esquema y la PCB de este proyecto.

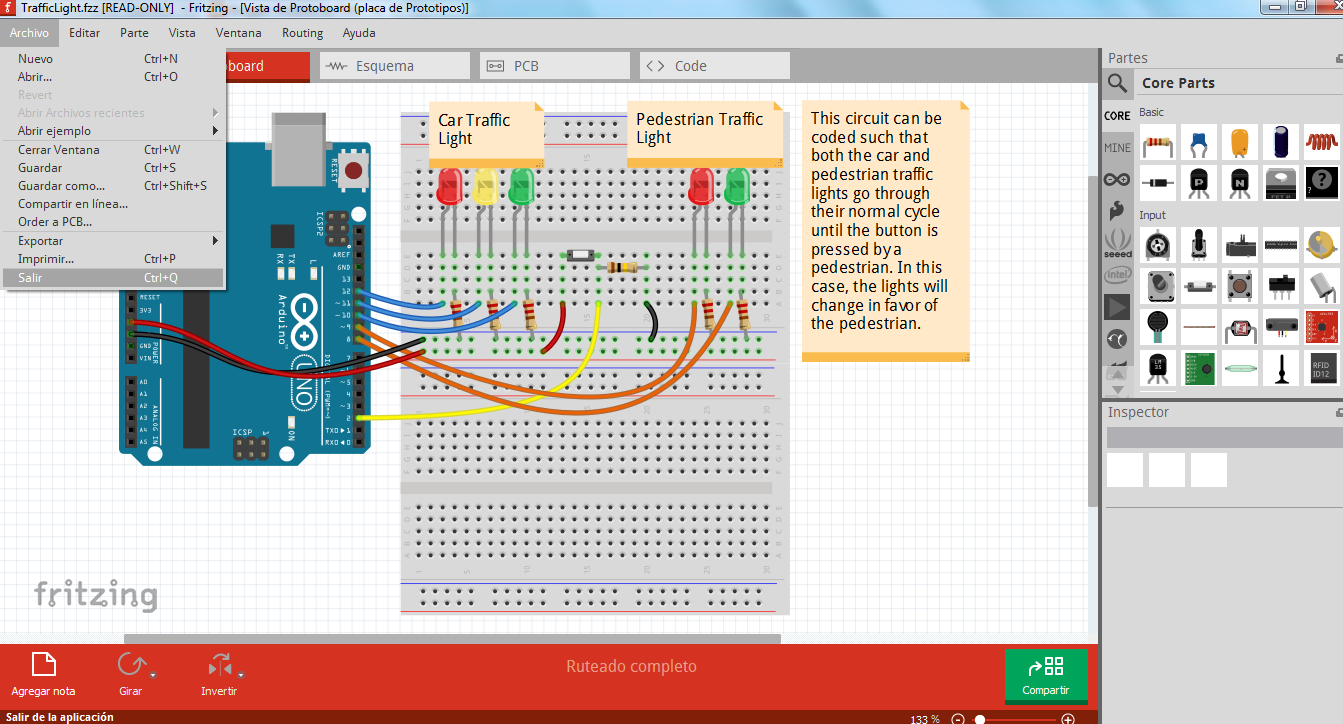

Para cerrar el ejemplo Archivo-Salir.

A grandes rasgos este sería el programa de Fritzing con el que podemos trabajar en nuestras placas base e infinidad de trabajos. En la pestaña Ejemplo de este blog podremos verlo de manera más detallada.
